RALLE

Ralle leggere con cuscinetto di precisione Split Thin Section

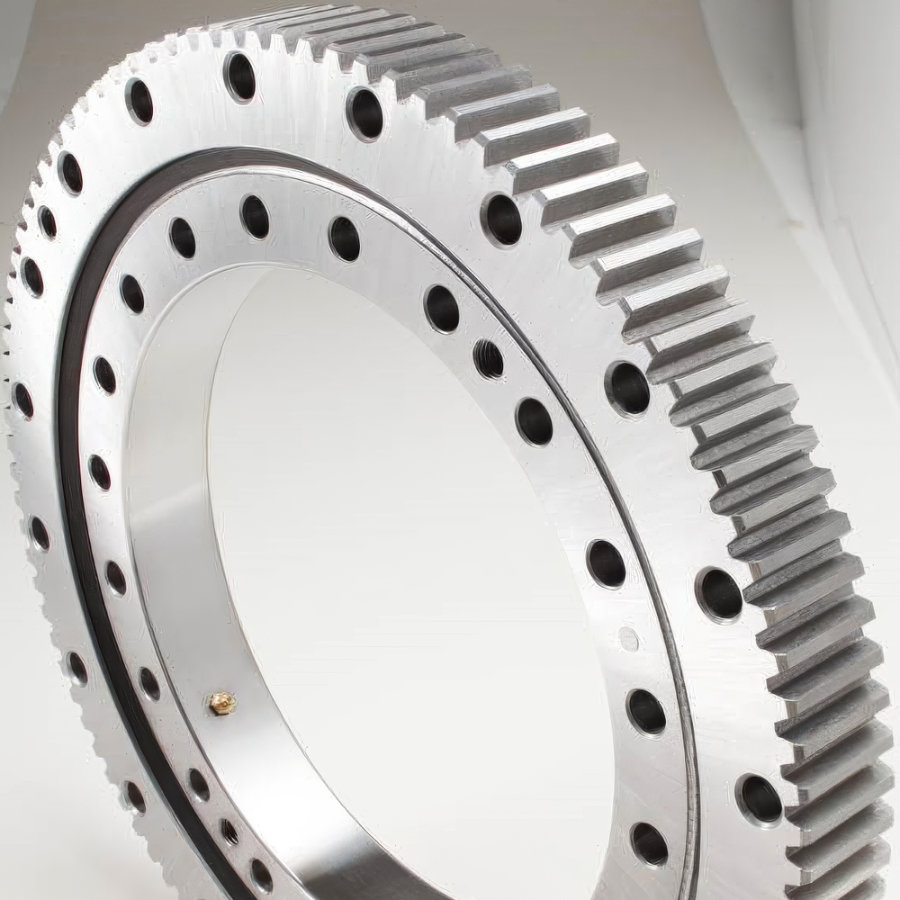

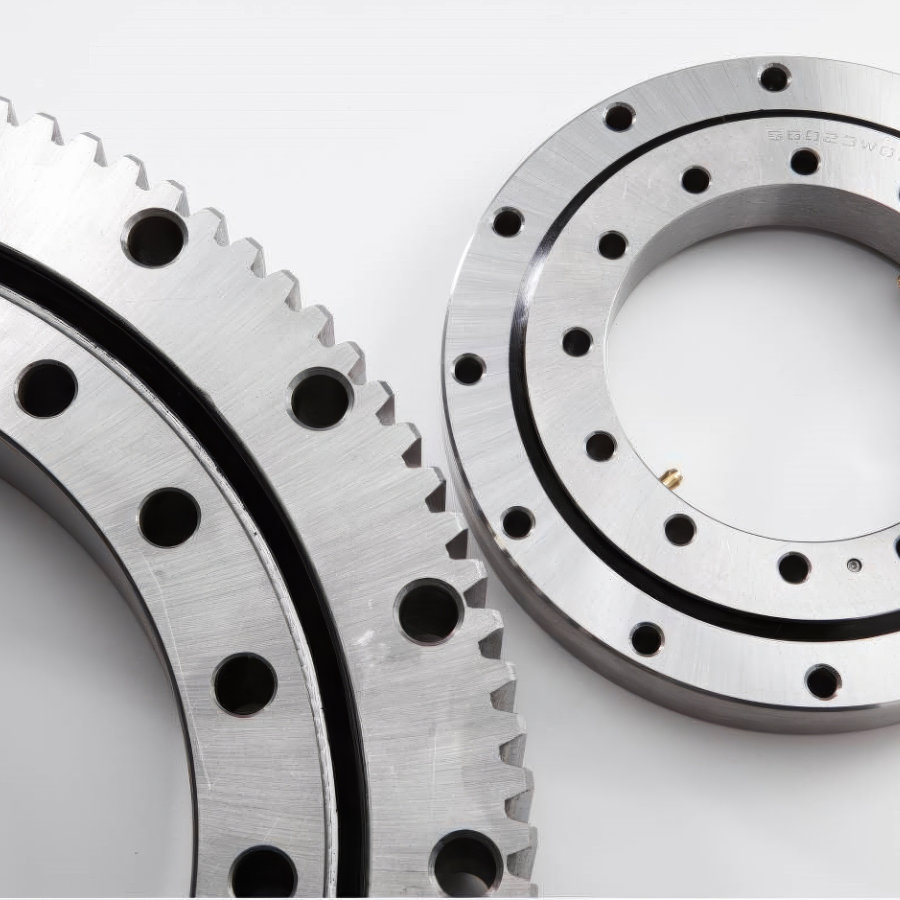

Per applicazioni che richiedono un elevato grado di resistenza alla corrosione e un contenimento del peso complessivo, possiamo offrire ralle con dentatura esterna, interna o senza dentatura, in acciaio INOX o in alluminio per ridurre il peso. I corpi volventi interni, incorporano la nostra gamma di cuscinetti Split Thin Section garantendoci la massima flessibilità progettuale in termini di rigidità, capacità di carico, controllo della coppia di rotazione, avendo a disposizione cuscinetti a rulli incrociati, a sfere anche a doppio giro ed in molteplici configurazione per ogni esigenza specifica.

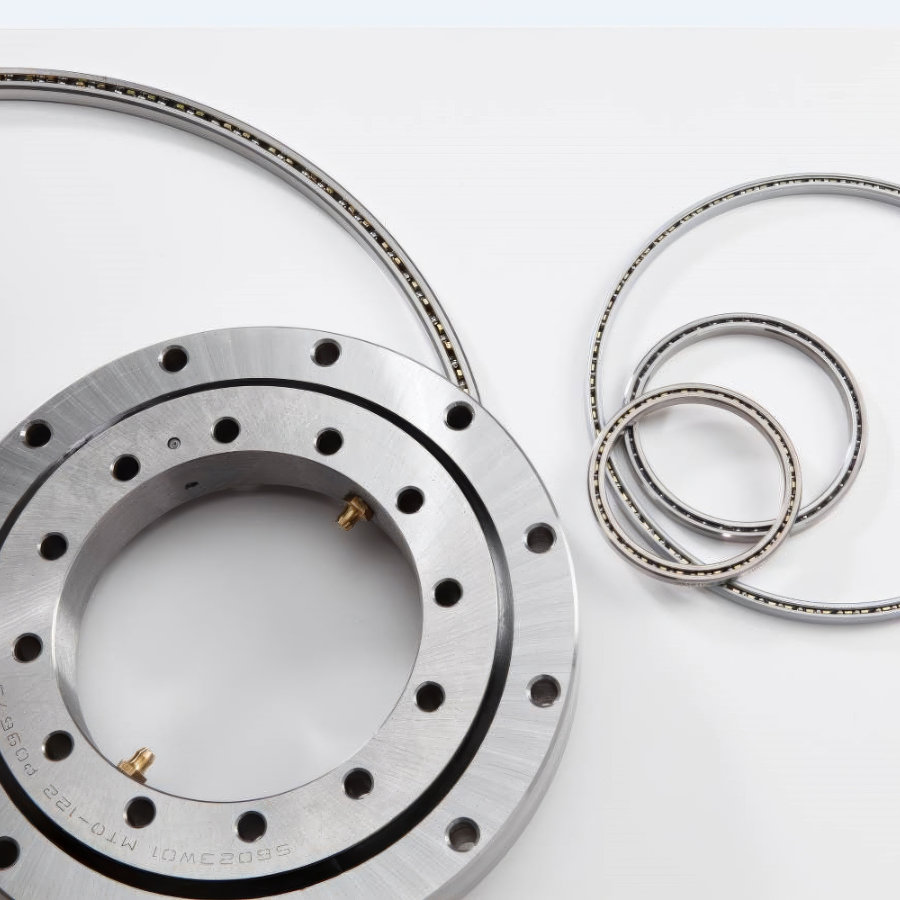

Split Thin Section

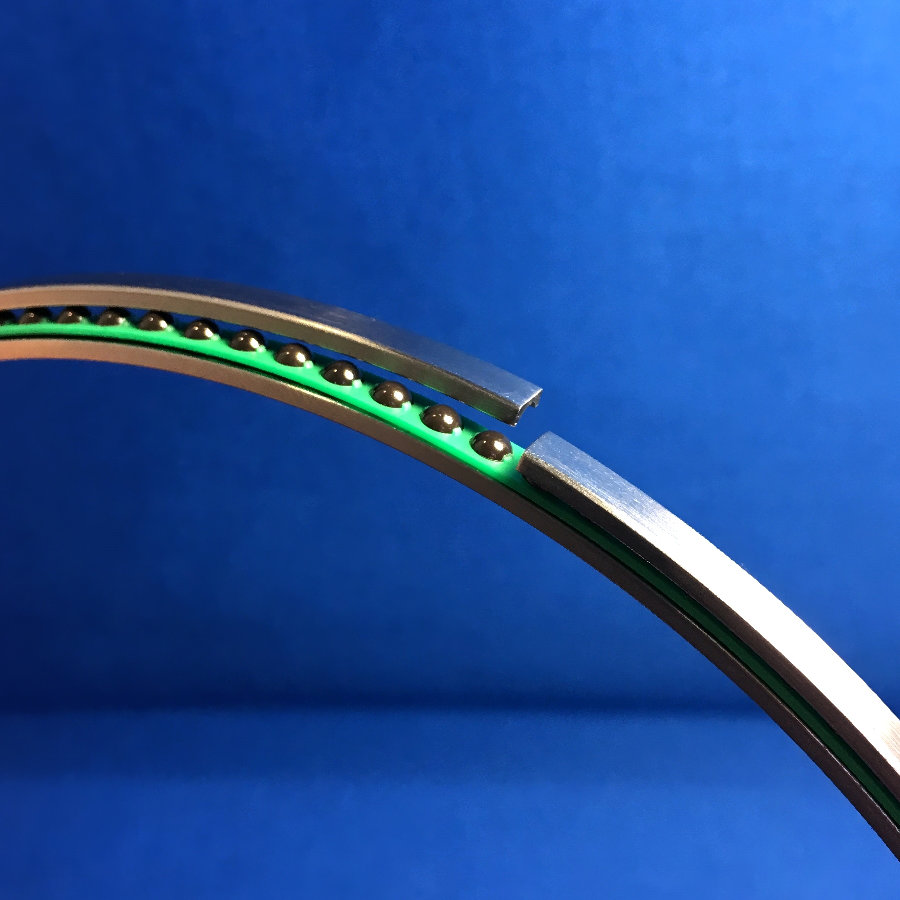

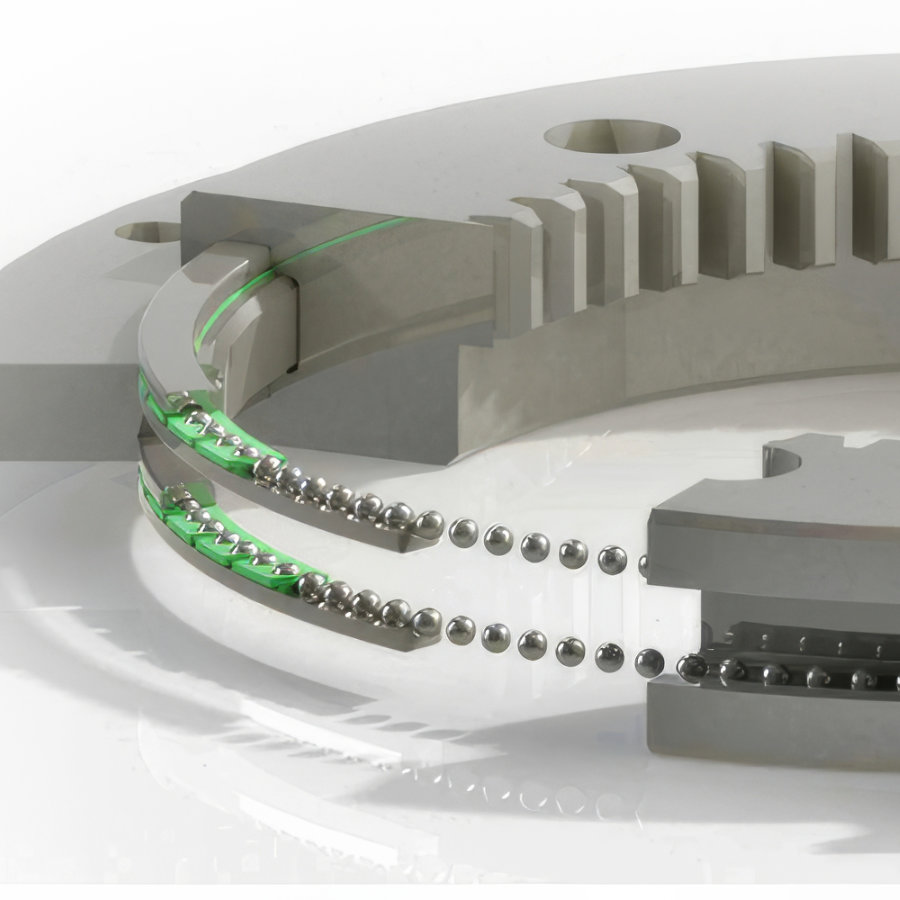

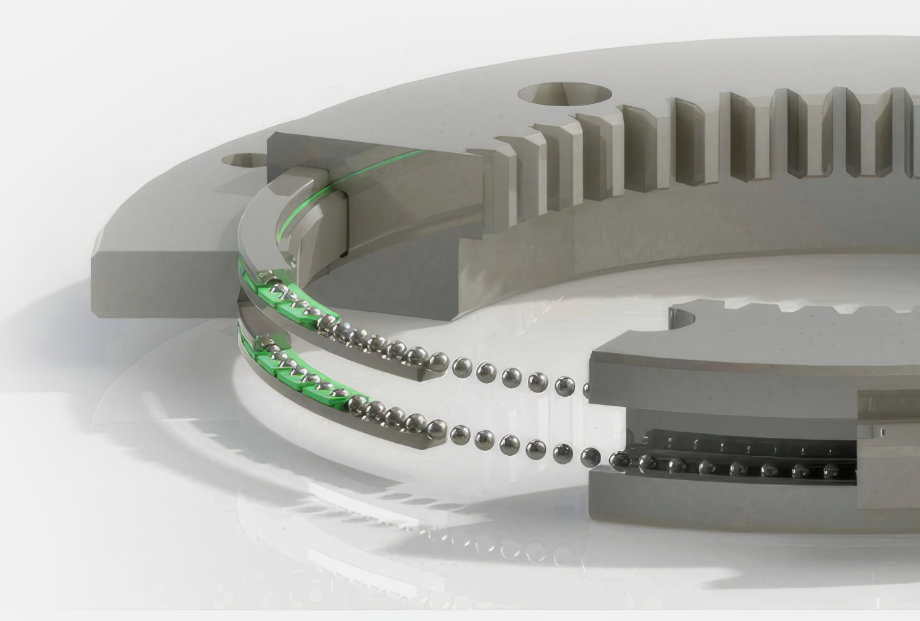

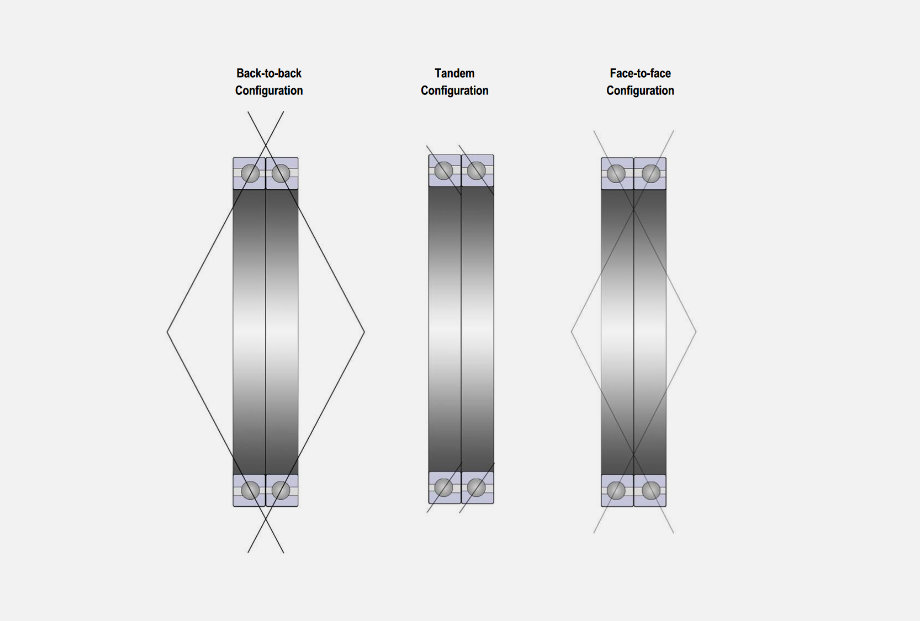

I cuscinetti a basso profilo “Split Thin Section”, che rappresentano il cuore rotante delle nostre ralle, derivano da un particolare processo produttivo. Gli anelli in acciaio (principalmente INOX, ma disponibili in altri materiali speciali) vengono lavorati in barre lineari che vengono quindi curvate da appositi macchinari ed accoppiati con sfere o rulli a seconda dell’applicazione. Hanno performance pari ai cuscinetti a basso profilo di precisione torniti, ma a differenza di questi, permettono di regolare il gioco radiale o assiale in base alle tolleranze di accoppiamento con la sede in cui vengono montati, offrendo una maggiore elasticità progettuale. Possono essere montati singolarmente o in accoppiamento, come mostrato nell’immagine sotto.

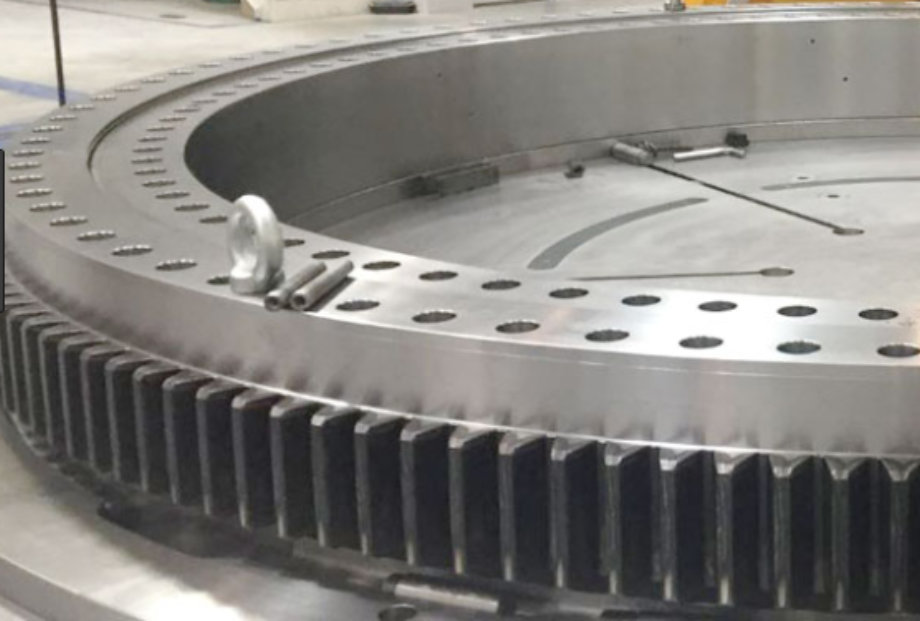

Ralle da forgiatura per Carichi Elevati

Per applicazioni industriali dove si richiede una forte resistenza ai carichi e diametri elevati, abbiamo la possibilità di fornire ralle con un concetto costruttivo differente. Gli anelli vengono forgiati, le piste lavorate di macchina, temperate ad induzione e interamente rettificate mentre le sfere vengono inserite da un apposito foro congiuntamente a degli inserti che hanno funzione di distanziali. Questa tipologia di ralle è ideale per il settore eolico, inseguitori solari e tutte le applicazioni che richiedono grandi dimensioni, una buona precisione di rotolamento e un’elevata portata dei carichi.

Anche questa versione di ralle può essere personalizzata a seconda delle richieste:

• dentatura esterna, interna o assente


• materiali costruttivi


• sfere, doppio giro di sfere o rulli incrociati


• trattamenti superficiali


• misure


• lubrificazioni


Reportistica

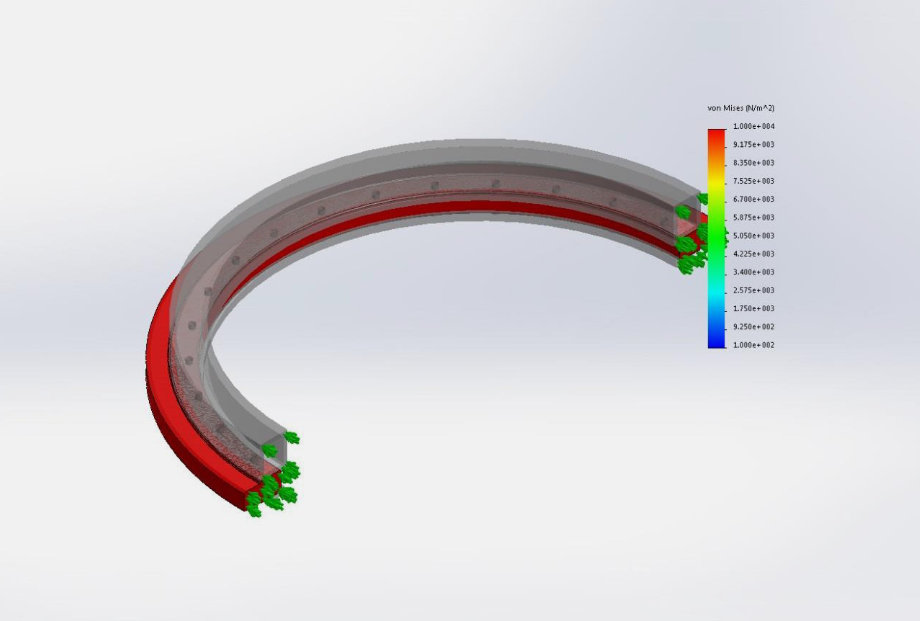

Grazie all’esperienza produttiva ed ingegneristica dei nostri partners, siamo in grado di assistervi nella progettazione, realizzazione e certificazione (FEM, FEA etc.) per ogni tipo di applicazione, garantendovi un prodotto di qualità certificata da tutta la documentazione di supporto necessaria. I nostri modelli di calcolo, garantiscono la funzionalità delle nostre ralle in condizioni ambientali estreme, come in nebbia salina, moto ondoso molto mosso e addirittura dopo aver subito un colpo di mina di 90G.
