Materiali, applicazioni, criteri di selezione e soluzioni personalizzate per rulliere industriali, nastri trasportatori e impianti di movimentazione.

Quando si parla di rulliere industriali, l'attenzione si concentra spesso sui rulli stessi, sui motoriduttori o sul telaio della linea. Eppure esiste un componente apparentemente secondario che gioca un ruolo determinante nell'efficienza, nella durata e nella manutenzione dell'intero impianto: il terminale per rullo.

In OTAR progettiamo e forniamo terminali per rulli (cuscinetti flangiati) dal 1974. In questo articolo raccogliamo l'esperienza di oltre cinquant'anni per offrire una guida pratica a ingegneri, responsabili di produzione e buyer tecnici.

Che cos'è un terminale per rullo?
Il terminale per rullo è il componente che collega l'asse del rullo alla struttura portante della rulliera. Non è un semplice supporto: è il corpo volvente che regge il carico richiesto e lo fa traslare.

Un terminale ben progettato garantisce:

• Rotazione fluida con attrito ridotto al minimo


• Corretta distribuzione del carico sull'asse e sulla rulliera


• Facilità di montaggio e sostituzione rapida in linea


• Resistenza all'ambiente di lavoro (umidità, temperatura, agenti chimici)


• Efficienza operativa e ridotta manutenzione


Tipologie di terminali: come orientarsi
La scelta del terminale dipende da tre variabili principali: le dimensioni geometriche del tubo, i carichi che deve sopportare e la velocità di rotazione che deve sostenere. Vediamo le configurazioni più diffuse.

Terminali a totale riempimento di sfere
Sono la soluzione standard per la grande maggioranza delle applicazioni di logistica, packaging e movimentazione generale. Combinano semplicità costruttiva, costi contenuti e affidabilità nel tempo. Ideali per rulliere folli e carichi medio-bassi. I nostri terminali per rulli sono assemblati con sfere in acciaio INOX aisi 420 per ambienti alimentari, in caso di necessità possono essere utilizzate sfere INOX aisi 316 o in materiale plastico.
Terminali con cuscinetti di precisione
Indicati per rulli folli ad alta velocità, carichi radiali elevati o dove la silenziosità è un requisito critico (es. aeroporti, hub di smistamento, centri di distribuzione ad alta automazione). Anche per questa versione sono disponibili con cuscinetti di precisione in acciaio al cromo o in acciaio INOX aisi 420
Terminali con sfere in materiale plastico
Progettati per ambienti dove il metallo è escluso: linee alimentari, farmaceutiche o per soluzioni amagnetiche. Le sfere in polimero tecnico eliminano il rischio di contaminazione metallica, garantiscono un buono scorrimento e sono adatte a carichi medio-bassi
Terminali flangiati e a innesto
Pensati per quick-change in linea, permettono la sostituzione del rullo senza smontare la struttura portante. Ideali per impianti con alti volumi di ciclo dove i fermi macchina hanno un costo elevato.

Scegliere il terminale corretto: guida rapida

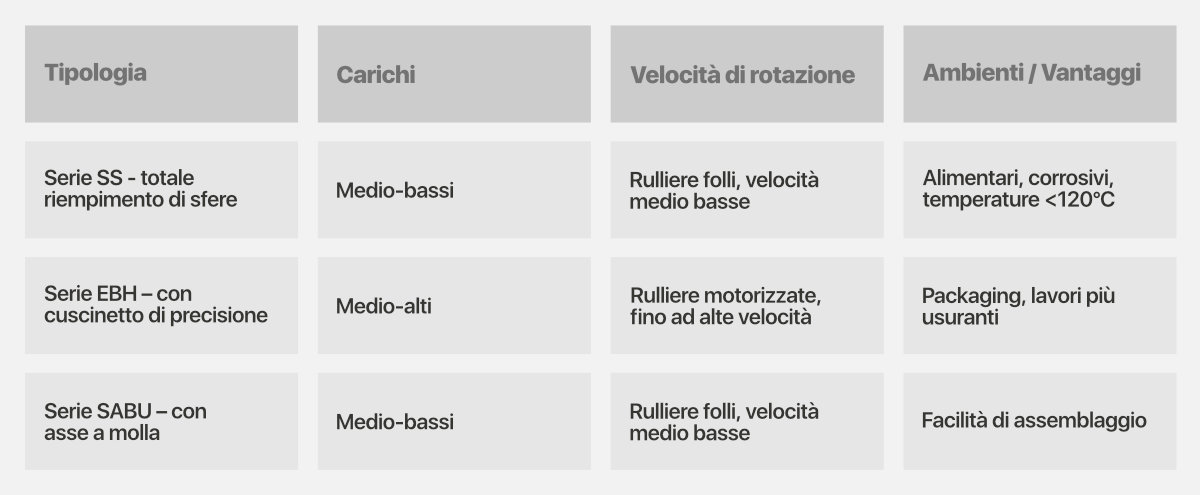

La scelta tecnica della tipologia di terminale per rulli deve essere valutata con attenzione, in base alle necessità della propria applicazione. Di seguito una sintesi comparativa:

Applicazioni per settore: dove i terminali fanno la differenza

Aeroporti e handling bagagli
Le rulliere aeroportuali operano in continuo, 24 ore su 24. I terminali devono garantire resistenza all'usura per cicli nell'ordine dei milioni di giri e materiali conformi alle esigenze dei terminal. I terminali OTAR a totale riempimento di sfere in polimero tecnico, sono adottati da molti terminal aeroportuali, dove è essenziale che tutta la rulliera sia amagnetica per non interferire con gli strumenti dei controlli di sicurezza.
Industria alimentare e farmaceutica
In questi settori ogni componente è potenzialmente un punto critico di controllo (CCP). I terminali devono essere privi di cavità in cui possano accumularsi residui, realizzati in materiali approvati per contatto con alimenti, resistenti ai detergenti usati nei cicli di sanificazione. La nostra gamma adotta sfere in acciaio INOX ed è progettata per operare in ambienti sterili, senza uso di lubrificanti.

3 errori comuni nella scelta dei terminali per rulli
Possibili errori nella selezione del terminale comprendono:

1. Non stimare correttamente il carico dinamico e statico, spesso i materiali da trasportare sulle rulliere possono impattare, aumentando sensibilmente il carico effettivo.


2. Non dimensionare correttamente. I tubi per i rulli vengono finiti con attenzione sul diametro esterno, mentre il diametro interno è spesso lavorato più grezzamente e la dimensione può non essere precisa. Per questo i nostri terminali sono progettati appositamente, in modo da poterli inserire a pressione senza causare problemi al loro scorrimento.


3. Non considerare i fattori ambientali. In presenza di agenti corrosivi, o anche ambienti umidi, è importante utilizzare i materiali corretti per limitare al minimo la necessità di manutenzione. Selezionare i terminali EBH con cuscinetto di precisione INOX, permette di non dover preoccuparsi di eventuali fermi linea.


Soluzioni personalizzate: quando lo standard non basta

Oltre alla vasta gamma produttiva standard a catalogo. OTAR progetta e realizza prodotti sviluppati su specifica del cliente, ed anche per un componente standardizzato come i terminali per rulli, possiamo offrire diverse personalizzazioni:

• Dimensioni custom. Appositamente disegnati in base al tubo utilizzato


• Combinazioni materiale/cuscinetto speciali


• Versioni antistatiche (ESD) per ambienti con rischio di scariche elettrostatiche


• Colori personalizzati


• Configurazione dei corpi volventi: a totale riempimento di sfere, o con gabbia


Il nostro ufficio tecnico può supportarti nella scelta progettuale, sia per il dimensionamento che per la scelta adeguata dei materiali
